BARRERAS DINAMICAS 500 KJ,CFE

Tipo de proyecto
Barreras Dinámicas
Año
2019
Ubicación
ZIMAPÁN - HIDALGO - México
Cliente
CFE Zimapán
Diseñador
CFE Zimapán

Desafío

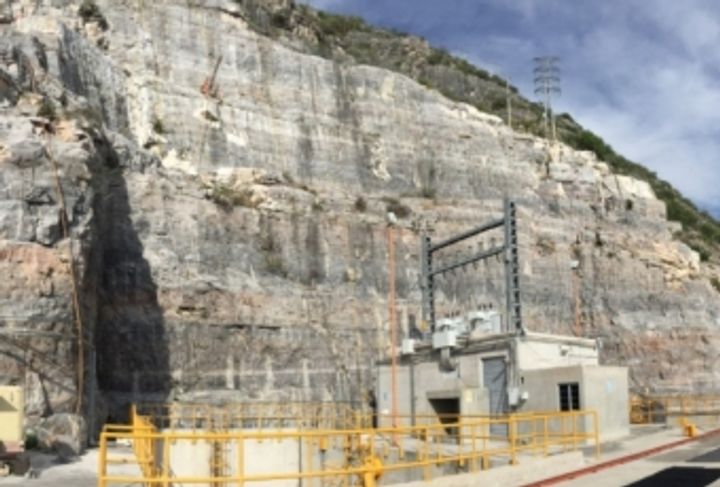

La Presa Zimapán formalmente llamada como la Fernando Hiriart, fue puesta en operaciones el 27 de septiembre de 1996, cuenta con una central hidroeléctrica capaz de generar 292 megawatts de energía eléctrica, su embalse tiene una capacidad aproximada a 1,360 hectómetros cúbicos de agua. La central hidroeléctrica se encuentra debajo de una pared vertical de roca, donde esporádicamente se desprenden rocas de diferentes tamaños que pueden llegar a dañar las infraestructuras, comprometiendo así la funcionalidad de la central.

Solución

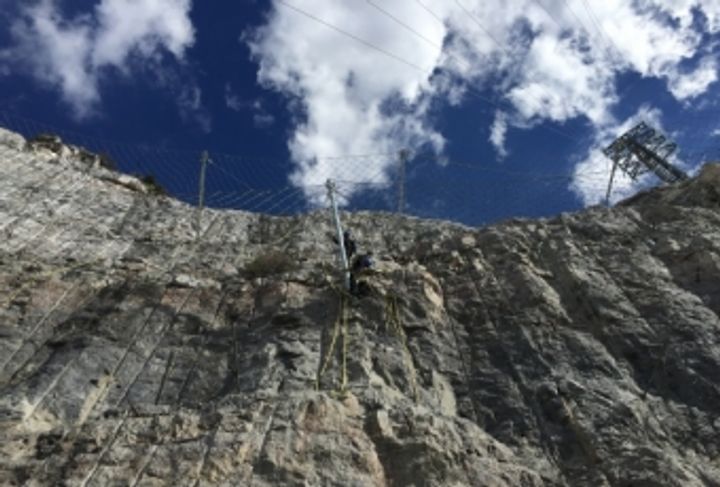

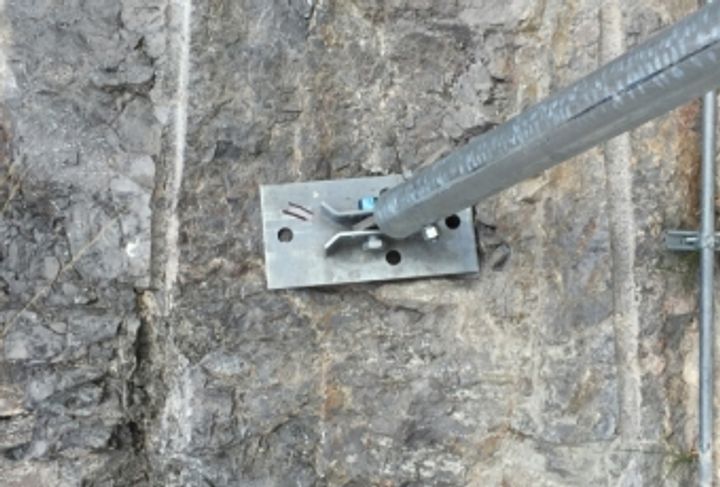

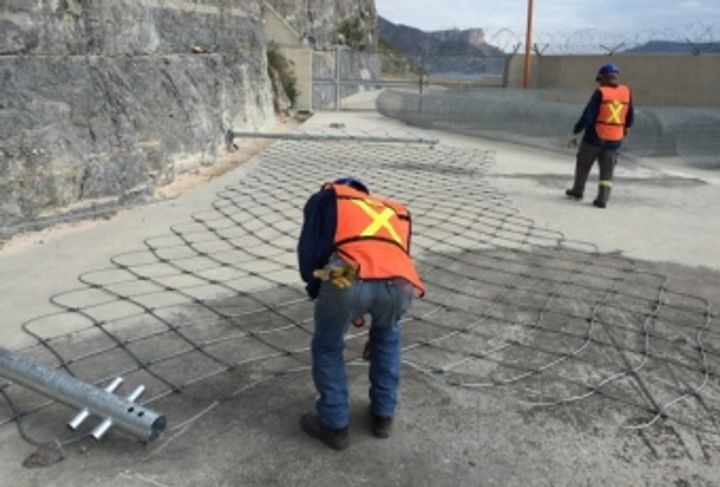

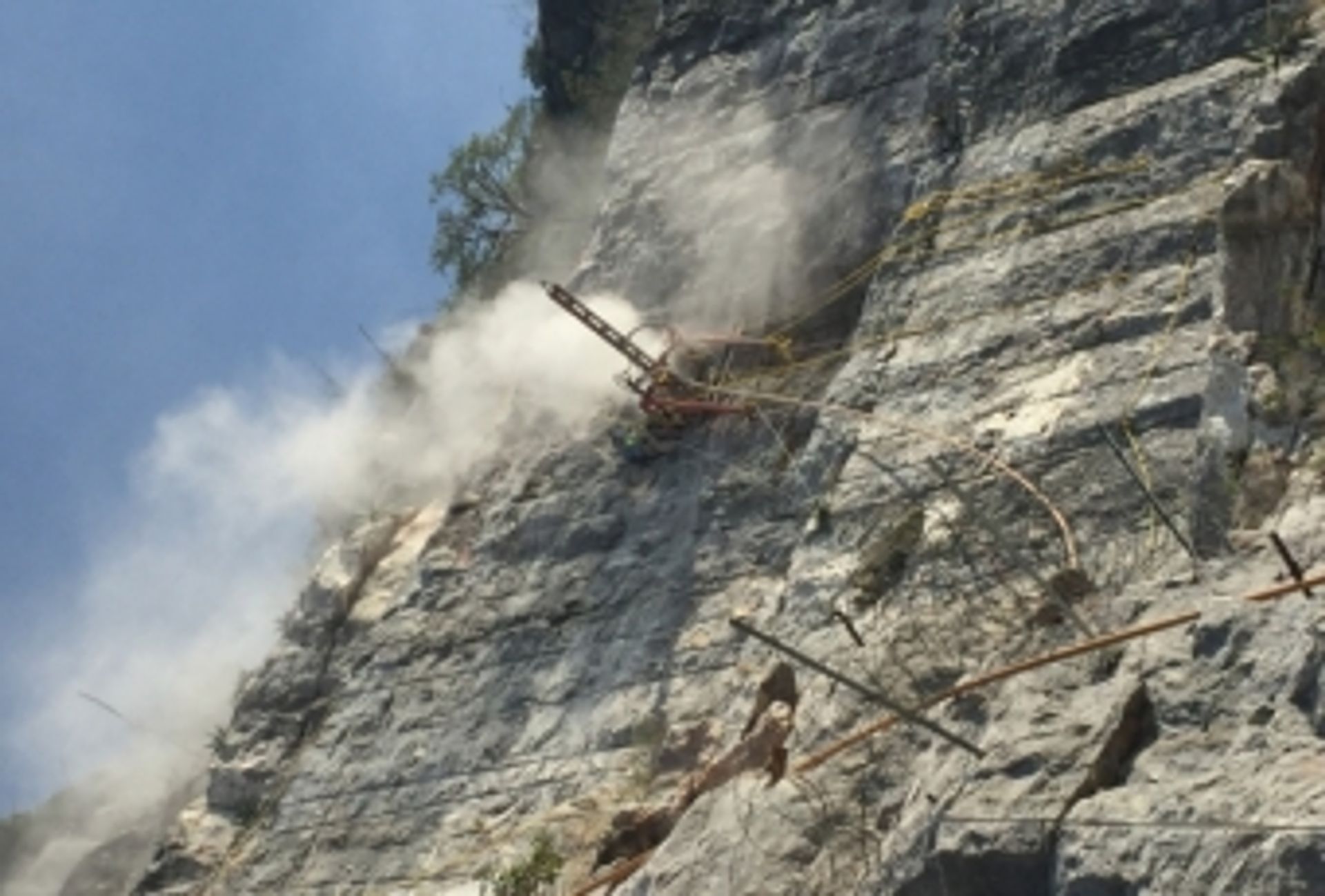

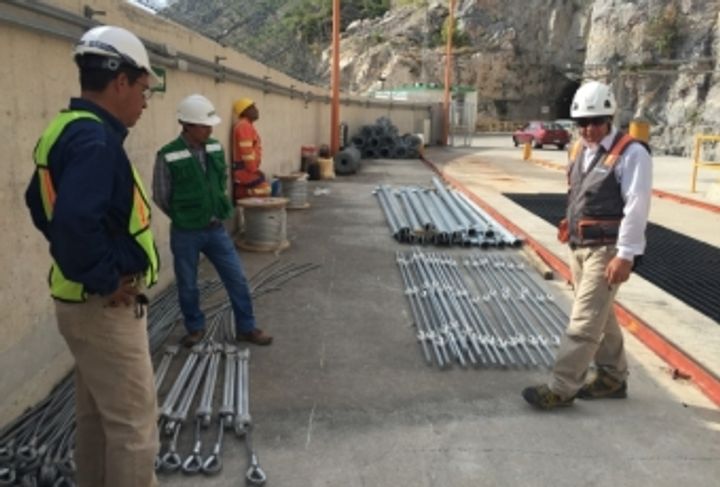

Por esta razón se instalaron tres barreras dinámicas a protección de la central. Las tres barreras tienen un altura de 4.5 m pero diferentes longitudes. La barrera mas larga tiene una longitud de 60 metros lineales, la segunda 50 metros lineales y la tercera 10 ml. Las barreras tienen un nivel energético de 500 kJ, la red de protección primaria consiste en paneles HEA y los montantes son tubulares. La fase de instalación fue bastante complicada, debido al hecho que la pared de roca es completamente vertical, por esta razón casi toda la instalación se tuvo que hacer colgados con cables.
