MURO TERRAMESH PARA QUEBRADORA MINERA CAPELA,GRO

Tipo de proyecto
Estructura de Contención en Suelo Reforzado y Refuerzo de Talud
Año
2019
Ubicación
TELOLOAPAN - GUERRERO - México
Cliente
MINERA CAPELA S.A. DE C.V.
Diseñador
DEPARTAMENTO TÉCNICO QUERÉTARO

Desafío

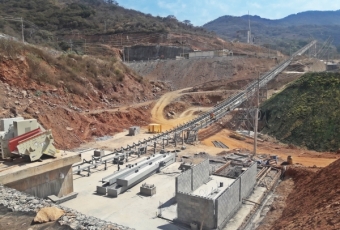

Una parte esencial del sistema operativo de una mina es su Quebradora, esta cumple una función primordial en la desfragmentación del material extraído de la mina; Sus alturas y configuración son especiales y requieren minuciosos diseños, que cumplan la demanda de grandes cargas a las que están sujetas. Para nuestro caso tenemos una altura de 18m de alto, topografía escabrosa y afloramiento rocoso lo que representa un latente problema de proyecto y estabilidad del muro que garantice su funcionalidad.

Solución

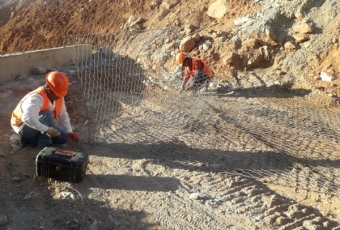

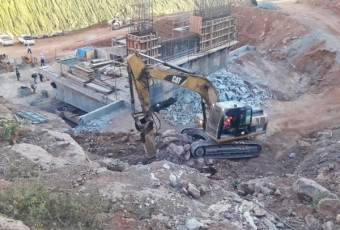

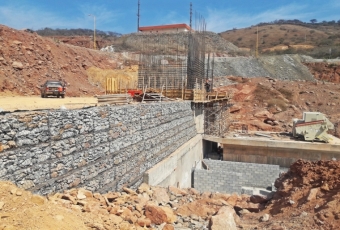

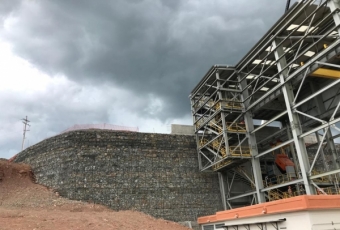

Debido a la presencia de grandes rocas al pie del muro, se optó por construir un sistema armado de concreto y acero el cual sirviera de desplante del muro mecánicamente estabilizado, Sistema Terramesh. En el centro se tiene la tolva de recibimiento a base de concreto y hacia los lados y generando la rampa de acceso se encuentra el muro permeable con cara de piedra; Los refuerzos de Geomalla fueron indispensables debido a la gran altura, el agua será liberada por geocompuestos drenantes que liberan la presión de poro del material compactado; Todo lo anterior creó la solución ideal necesaria.

Descarga
el Caso de Éxito

MURO TERRAMESH PARA QUEBRADORA MINERA CAPELA,GRO

Descargar
MURO TERRAMESH PARA QUEBRADORA MINERA CAPELA,GRO

Nuestros productos para
esta Caso de Éxito

Terramesh
Terramesh
Gaviones
Gaviones
Geocompuestos drenantes
Geocompuestos drenantes
Geomallas Monoaxiales
Geomallas Monoaxiales
Geotextil No Tejido
Geotextil No Tejido
